Ringfeld Aufbautransformator

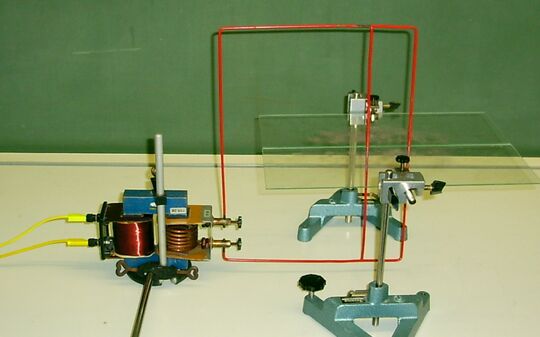

Um das Magnetfeld eines Stromdurchflossenen Leiters gut sichtbar zu machen, benötigt man sehr hohe Stromstärken. Mit einem Aufbautransformator, bei dem primär 600 Windungen und sekundär 6 Windungen vorliegen, erreicht man dies am besten. Der Transformator wird sekundärseitig über einen massiven Kupferbügel kurz geschlossen und primärseitig (bei gut geschlossenem Eisenkern) direkt an 230V Netzspannung gelegt. Die Stromstärke beträgt dann primärseitig etwa 6A, also sekundärseitig ca. 600A. Dadurch ordnen sich die Eisenfeilspäne auch noch in einer Entfernung von ca. 10 cm zum Leiter. Wichtig ist es allerdings sehr feine Eisenfeilspäne zu verwenden. Manche Hersteller produzieren sehr grobe Eisenfeilspäne, die sich nicht richtig ausrichten.
